511P20D1LZC

511P20D1LZC
511P20D1LZC

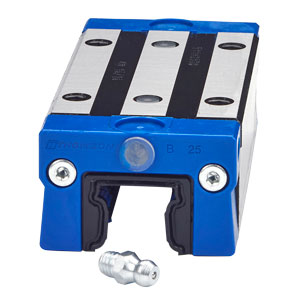

方形導軌, 500 Series 滾珠 滑塊, 尺寸: 20 毫米, 精密 牌號, D 類型, 1 - 約 0.03 C 預加載, 鋼 , 長壽命潤滑塊，金屬刮片，波紋管夾 選項

  • Smooth, quiet movement through patented insert molded recirculation paths and optimized geometries.
  • Simple installation and greater accuracy with joint-free rails up to 6 meters.
  • 最長可達6米的無關節導軌具有簡單安裝和更高精度
  • 通過專利插件循環滾道和優化尺寸實現平穩、安靜的運動。

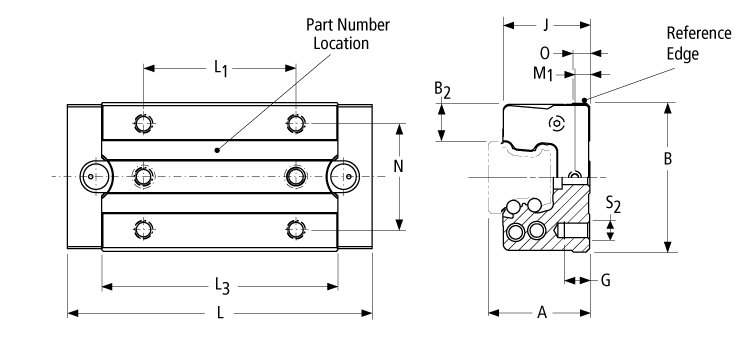

Dimensions

dimensions
尺寸價值
[A] Assembly Height30 毫米
[A] 公差±20 μm
[B]44 毫米
[B] Tolerance+0.0 -0.4 mm
[B2]12 毫米
[G]7 毫米
[J]25.5 毫米
[L] 滑塊長度87.5 毫米
[L1]50 毫米
[L3]65.5 毫米
[M1]5.2 毫米
[N]32 毫米
[O]6 毫米
[S2]M 5
滾珠軸承直徑4 毫米

Specifications

Specifications價值
Temperature Max80 °C
Temperature Min-40 °C
UPC編號662486784746
Weight0.6 kg
材質鋼
導軌尺寸（標稱）20 毫米
滾珠/輥子/保持架滾珠
滑塊/導軌/組件滑塊
擴展選項長壽命潤滑塊，金屬刮片，波紋管夾
類型名稱D - 窄型長模塊
牌號精密
選項（擴展）LZC
預加載1 - 約 0.03 C

Performance

performance graphic
performance graphic
Performance價值
100 km Dynamic [Mx] Roll Moment206 Nm
100 km Dynamic [My] Pitch Moment208 Nm
100 km Dynamic [Mz] Yaw Moment208 Nm
100 km Dynamic Load Rating17400 N
50 km Dynamic [Mx] Roll Moment260 Nm
50 km Dynamic [My] Pitch Moment262 Nm
50 km Dynamic [Mz] Yaw Moment262 Nm
50 km Dynamic Load Rating21923 N
Static [Mx] Roll Moment490 Nm
Static [My] Pitch Moment495 Nm
Static [Mz] Yaw Moment495 Nm
Static Load Rating41100 N
最大加速度100 m/s²
最大速度5 m/s
